IC卡收費系統方案（DH-S6系列）

來源：成都鼎瀚云電子科技有限公司 | 2012/11/29 20:42:50 | 瀏覽7525次

第一章項目背景

近年來，隨著IT技術的日益成熟、通訊網絡和服務的日益完善、企業領導和職工用卡觀念的更新和國家有關部門的引導，企業一卡通成了企業信息化建設的主要內容，許多企業都進行了一卡通建設。

一卡通系統將在企業范圍內統一證件和身份認證方法、統一收費和結算模式、提供綜合信息和融入企業管理流程，實現真正的“一卡在手、暢行企業”，所有職工每人持一張智能IC卡、CPU卡或帶支付功能的手機，即可實現各種證、卡（包括工作證、借書卡、購物卡、出入證、就餐卡、考勤卡等）的全部或部分功能；通過豐富的信息服務渠道（服務柜臺、終端機、門戶網站、語音平臺、多媒體機等），職工隨時很方便地了解自己的情況和周圍的信息，積極主動地安排自己的工作、科研和生活；規范并支撐后續應用系統的開發運行，從而帶動企業信息化、規范化管理的進程，為企業管理提供決策支持

第二章方案的提出

l 客戶不想投入過高的成本購買功能強大的設備

l 只需要簡單的扣費功能就可以滿足客戶的需求

l 公司需要每月給員工發放一定的伙食補助

l 公司需要員工先定餐才能就餐

……………..

第三章系統的設計原則和功能特點

3.1 系統的設計原則

系統的實用性

本產品是我公司10余年技術和市場積累沉淀的一款消費機，是全國幾千家用戶在使用消費機過程中提出的需求，再經過我公司工程師進行合理化分析后的產物，此產品集合了多種客戶群體的管理需求，是一種功能強大、操作簡單、易于維護的人性化的消費系統，具備很強的實用性。

系統的穩定性

本消費機采用國際上成熟的8位51技術，主CPU使用SYNCMOS芯片，存儲器采用WINBOND芯片。此款產品上的核心芯片及元器件均采用進口材料，同時本產品通過了國家強制3C認證、ISO9001:2008管理體系認證。從材料選用、生產管理、技術檢測等多方面保證了產品的穩定性，是客戶值得信懶的產品。

系統的安全性

產品符合《中國金融集成電路（IC）卡規范》（2010版）、GB9254-2008(Class A)產品標準和技術要求。

在程序的設計上，對卡片進行了多重羅輯加密，實行一卡一密，使得不法份子很難對卡片進行解密，即使解密了一張卡片，也無法進行批量復制，對其解密失去意義。最大程度上保證了系統的案全性。

系統易維護性

收費系統在運行過程中的維護應盡量做到簡單易行。系統的運轉真正做到開電即可工作。我們在做到系統故障率最低的同時,也考慮到即使因為意想不到的原因而發生問題時,保證數據的方便保存和快速恢復。

3.2 主要設計依據規范

² ISO/IEC 14443 TYPE A非接觸式IC卡國際標準

² ISO/IEC 7816 接觸式IC卡國際標準

² CJ/T3087—1999 建設部標準《城市公共汽電車收費設備——電子收費機應用技術條件》

² CJ/T166—2002建設部標準《建設事業IC應用技術》

² 《全國IC卡應用發展規劃》---國家金卡工程辦公室

² 《建設-領域計算機軟件工程技術規范》

² 《中國金融集成電路卡（IC）卡規范V1.0》

² 《中華人民共和國國家標準—計算機軟件產品開發文件編制指南》

² 《計算機集成制造系統（CIMS）約定、標準與實施指南》

第四章消費系統結構和配置

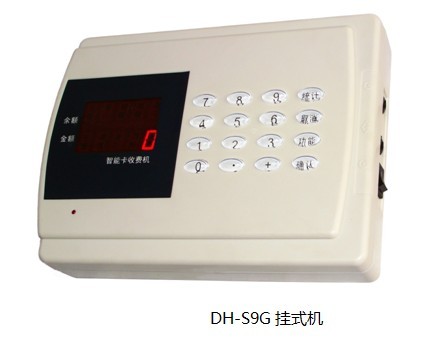

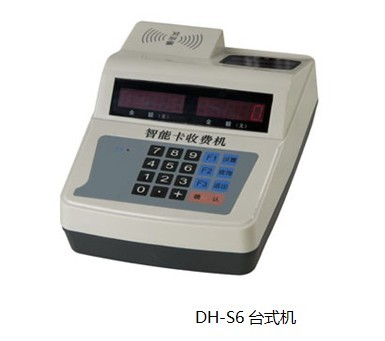

4.1消費機外觀

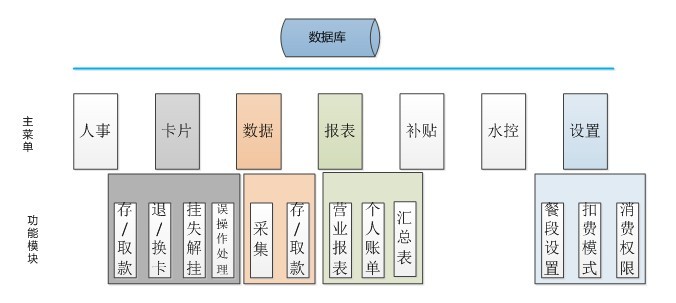

4.2功能結構管理模式

1) 隨機消費模式

根據用戶的消費消費金額扣費，做到吃多少扣多少。

2) 定值收費模式

根據公司的相關規定，根據餐段就餐進行固定的扣費。

3) 限次\限額消費模式

可以設置卡片每天最大刷卡次數和消費額。

4) 脫機補貼模式（專用補貼機）

發放補貼一般工作量大，同時也占用財務、出納及員工較多時間，操作員在軟件中先設置好員工的補貼，然后將補貼表下傳到補貼機，員工只需持卡在補貼機上刷卡，就可領取當月的補貼。補貼分為累加補貼和覆蓋補貼兩種。

累加補貼：如果上個月沒有領取，當月可同時領取上月和本月的補貼

覆蓋補貼：若上個月有沒有領取，本次也只能領取本月的補貼，即補貼過后不補。

5) 日定餐模式

定餐即先進行預定，然后才能取餐，定餐時就會扣掉餐費，取餐時校驗是否定餐，若沒有定餐，設備報警，不能進行消費。若已定餐，取餐機顯示“GOOD”，則可取餐。

日定餐模式是早餐時段定中午餐，中午餐時段定晚上餐，晚餐時間段定次日早上餐，依次循環。

4.3消費機的基本參數

1）類型：IC卡
2）黑白名單數量：170000張。
3）卡最大金額：9999(元)
4）卡片類別：7個。

5）會員卡日志：16000條記錄
6）通訊方式： RS485
7）工作模式：脫機。
8）消費限制設置包括：消費時段設置（可設置早、中、晚、夜4個時段）、定額設置、日限額設置、餐限額設置、餐限次設置。
9）交易時間：〈0.1秒。
10）讀寫距離：〈4cm
11）6.5V/4Ah電池，可待機4小時。
12）輸入電壓：220V。
13）平均功耗：〈 2.5 W
14) 環境溫度：工作 �。啊矗啊� 存貯 -4０～６０ ℃
15）環境濕度：工作６０～９０％存貯 <９５％（無凝水）
16）重量：2.5Ｋg

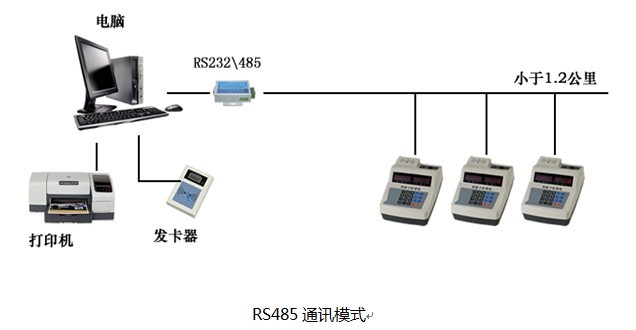

4.4消費系統網絡結構圖

RS485總線通訊模式下，一個485接口最多可連接32臺消費機。從上圖的結構中可以看出：電腦與機器之間是通過一條專用的線路進行串行連接，這就大大增加了布線的費用，尤其是兩點距離較遠的復雜環境。由于通訊方式是由電腦發起的搜索式的主動式的連接，所以當網絡中機器數量較多，線路較長的時候就會感覺到速度很慢，或連接不到機器的現像。

優點：機器成本低

第五章軟件功能

第六章系統清單

收費機系統清單
設備名稱	型號	單位	數量	單價	小計	備注
收費機	DH-S6	臺			RS485通訊
定餐機	DC-S6	臺				可選
發卡機	F8	臺			USB通訊
網絡轉換器	485				用于RS485連網
軟件	Ykt9.0	套		標準版贈送
合計	人民幣大寫：
