節水控制子系統（浴室、開水）

　　IC卡節水控制管理系統現狀概述：

　　我國是一個嚴重的缺水國家,是世界人均水資源極少的 13 個貧水國之一。人均水量少于 2000 立方米的，國際社會稱之為嚴重缺水邊緣。中國有 9 個省(市、區)的人均占有水量為 500 立方米。中國 600個城市中缺水的近 400 個，嚴重缺水的為 108 個。節水對我們具有特殊的重要的意義。在學校、家庭用戶，不僅水浪費嚴重，且燒熱水的電、油、煤氣的成本也總是居高不下，為此學校及單位不得不支付巨額的費用。因此，如何解決既能保障學生員工的正常用水，又能節約水資源，減少不必要的浪費，已經成為每個后勤管理部門急需解決的難題�；�于這種現狀我們公司推出了非接觸式IC卡智能控水系統，廣泛適用于學校、小區、工廠等用水量大，使用人員多的場合，適用于洗澡堂、開水房和學生員工宿舍等。

　　非接觸式IC卡智能控水系統不僅可以很好的避免浪費、節約增效，且可以培養用水人群的節能環保意識，無論對單位還是對社會都具有重要的意義。我公司的推出的非接觸式IC卡控水系統是一款成熟穩定的產品，具有計費準確、控制靈活、使用方便的特點。

　　第一項：控水系統的優勢特點：

　　一、功能簡介：

　　產品說明:

　　●　用Mifare1非接觸式IC卡，使用頻率高，符合ISO14443A國際標準，具有嚴格的保密性和兼容性，滿足不同用戶系統功能的擴充;

　　○　工作方式，采用先扣款再消費的方式：

　　A、刷卡即計費出水：再次刷卡則停止計費停止出水;

　　B、插卡即計費出水：取卡則停止計費停止出水。

　　C、插卡即計費出水：智能監控，洗浴者移離淋浴頭自動停止出水。

　　D、先扣款后放水，每次扣款時間間隔從1秒鐘到255分鐘自由設定，每次扣款金額從1分到255元自由設定,可實現每天限刷X次，限消費X元;

　　E、功能完善的數據采集與管理軟件，智能卡可隨時掛失、營業數據安全可靠，查詢打印詳盡報表;

　　●　計費方式：

　　A、計時用水方式：可靈活設定每次刷卡用水時長，每個時長計費金額，設置用水時間到時自動會關水;

　　B、計流量用水方式：每次刷卡預購用水量，當用完預購水時自動停止出水或按流量實時扣款，取卡停止出水。

　　○　計費精度：

　　A、計時精度：最小時長：秒;最小計費：分;每次扣款時間間隔從1秒鐘到255分鐘自由設定，每次扣款金額從1分到255元自由設定

　　B、計流量精度：最小計量單位 ：0.001M3或1/33M3(根據流量計定);最小計費：分;

　　●　系統平時脫機使用，每臺終端可存儲2048筆消費記錄，系統隨時采集、處理消費記錄。

　　○　良好的安全性，供電電壓為12V，供電系統帶短路和漏電保護。

　　●　良好的防水環，水控機采用先進的防水密封設計，具有防水、防潮。

　　○　良好的讀卡性和系統兼容性，讀卡時間小于0.2秒，可以同食堂消費、門禁、考勤、圖書館、機房收費等形成“一卡通”系統。

　　●　通過自動加款機轉帳加款，本系統卡加款可以通過從其它計費系統中轉帳過來，采用多個電子錢包方式。

　　二、性能參數

　　1、 外殼全防水、水電徹底分離設計;絕對安全;

　　2、 設置通訊接口，用于與主控微機布線聯網;也可脫機運行.

　　三、應用價值

　　1、水電成本全數回收，還可形成利潤;

　　2、自助打開水、自助洗浴，大大延長營業時間;

　　3、杜絕收入流失，營業狀況一目了然.

　　四、功能說明

　　1、非接觸式IC卡計時收費的供水控制設備，包括出水控制、電路控制部分。水控機一端直接安裝在水管接頭上，另一端接出水龍頭，由控制電路讀取放置于水控機感應區的IC卡內存儲的數據來決定電磁閥門的斷與通。

　　2、采用非接觸式IC卡的優點是沒有任何機械觸點，因此沒有磨損和腐蝕的問題;而且因?yàn)殡娐啡�密封，因此有效地解決了防潮、防水的問題;非接觸式的使用方式又確保了使用過程中的快速和便捷性。

　　3、非聯網型水控系統，通過計算機控制的IC卡讀寫器可以將空白的IC卡更改為設置卡和采集卡。水控機的設置以及數據的采集通過設置卡和采集卡來實現對水控機的訪問控制。水控機讀取卡中金額開閥供水，水控機自動根據設定的時間費率扣減卡內的金額;經過一個計費時段后自動關閥斷水，規定時間到時，如卡片離開水控機感應區，水控機則關閥停水，如卡片還在水控機感應區中，水控機繼續扣費放水。

　　4、操作人員只需通過IC卡水控機配套使用的售水管理軟件控制的IC卡讀寫器就可以實現卡片發行、充值、水控機的設置等功能，大大減少了管理人員的工作量，并且售水管理軟件可以查詢、統計、打印各種售水報表，軟件界面簡潔明了，易學易用。通過IC卡水控機配套使用的售水管理軟件可以對卡片進行有效管理，例如IC卡片在所有的水控機上都可以使用，或者有限制地使用，都可以很方便地實現。操作人員只需通過計算機控制的IC卡讀寫器就可以實現卡片發行、充值、水控機的設置、數據采集等功能。

　　5、與收費系統共用一卡，但新開一區，不共用一個錢包，獨立核算，�？顚Ｓ谩�

　　l 系統硬件組成：

　　l 管理工作站一臺;

　　l IC卡發卡機 臺;

　　l IC卡水控機 臺;

　　l 軟件：接入一卡通管理系統平臺

　　第二項：系統構成

　　1、水控系統結構圖：

　　2、系統工作流程圖：

　　3、控制系統布線示意圖如下：

　　第三項：技術指標

　　1、非接觸式非接觸式IC卡數據讀、寫部分：

　　A、容量：1kByte(普通卡)

　　B、使用頻率：13.56MHz

　　C、 通信速率：106kBd

　　D、讀寫速度：典型交易過程<100ms

　　E、數據保存期：10年

　　F、 可讀、寫次數：寫10萬次，讀無限次

　　2、水控收費POS機：

　　A. 控制器數量不限

　　B. 可同時存儲3000條使用記錄

　　C. 供電電壓： DC 9-12V

　　D. 工作電流： 小于200Ma

　　E. 電源功耗： ≤ 3W

　　F. 環境工作溫度：0℃～+40℃

　　G. 相對濕度： 20～90% Rh

　　H. 大氣壓力： 86～106 kPa

　　3、充值機：

　　A. 充值機數量可根據實際需要配置

　　B. 電源要求：交流 220V

　　C. 電源功耗：≤ 6W

　　D. 環境工作溫度：0℃～+40℃

　　E. 相對濕度：20～90% Rh

　　4、電磁閥(或電動閥)：

　　A、 源要求：20-24V

　　B、 電源功耗：≤ 4W

　　C、 環境工作溫度： 0℃～+100℃

　　D、大氣壓力： 86～106 kPa

　　5 、流量表：

　　A、 電源要求：無

　　B、 電源功耗：無

　　C、 環境工作溫度： 0℃～+100℃

　　D、大氣壓力： 86～106 kPa

　　6、電源控制柜

　　A、1個電源控制柜可負載最多200個計費POS機;

　　B、電源控制柜至淋浴器供電線用4.0mm2單芯銅線;

　　C、電源控制柜內的變壓器應帶屏蔽層，屏蔽層接機殼，機殼應良好接地。變壓器為24V/12V輸出;

　　D氣開關選用兩連2A空氣開關;

　　E、電保護器動作電流不大于60Ma;

　　F、供電要求： 交流185V---250V，50Hz;

　　G、外形尺寸： 長400mm 、寬200mm 、高500mm

　　H、內部結構示意圖

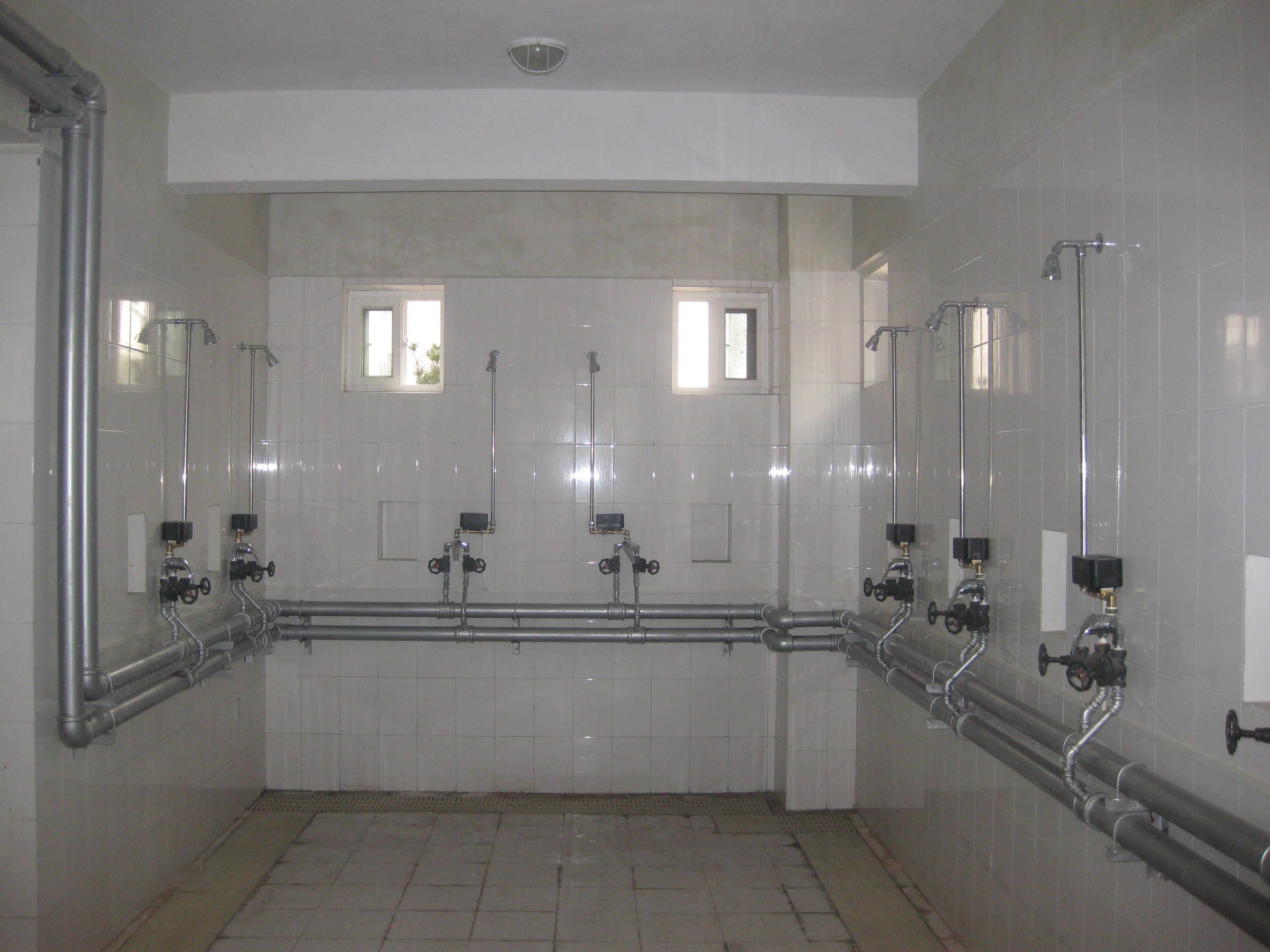

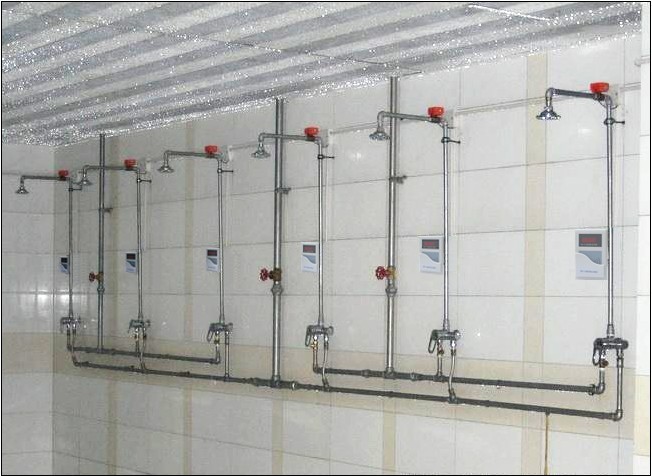

　　設備安裝前后的對照?qǐng)D：

 　
　 第五項：系統清單：

　　配置清單：



序號	產品名稱	數量	單價	合計	備注
計費部分
1	DH-C162水控一體機	臺			非聯網，計時計量收費
網絡部分
2	通信線（壹組）	米			兩芯雙絞屏蔽線（可選）
電源部分
3	電源控制箱	臺			1對多電源箱含電源
4	電源線（兩組）	米
機房部分
5	控水管理軟件（K210軟件）	1套			非聯網軟件，可選V6.23聯網
6	DH-F7寫卡器	1臺			完成發卡充值功能
7	電腦(工作站)	1臺			windowsXP以上操作系統
8	服務器	1臺			用于存儲備份數據（可選）
卡片部分
9	Mifare 1卡	張	元/張
